Horizontale draaibank
Wat is horizontale draaibank?
Horizontale draaibanken, ook wel motordraaibanken genoemd, zijn werktuigmachines die zijn ontworpen voor de nauwkeurige bewerking van cilindrische werkstukken. Deze machines hebben een horizontaal bed en een aankoppelbok gemonteerd op de wagen die het snijgereedschap vasthoudt.
Waarom voor ons kiezen
Voldoet aan normen
De meeste van onze producten voldoen aan de CE- en EAC-normen
OEM- en ODM-bestellingen
We accepteren ook OEM- en ODM-bestellingen en zoeken agenten over de hele wereld
Uitstekende service
Toegewijd aan het produceren van hogere intelligentie, werktuigmachines van hogere kwaliteit en uitstekende after- service
Service van hoge kwaliteit
Maak machines eenvoudiger, slimmer en slimmer, altijd online, altijd bij u, altijd van dienst.
Een CNC-werktuigmachine is een verwerkingsmachine die een CNC-systeem gebruikt om de werktuigmachine te bedienen voor verwerkingsacties. In tegenstelling tot gewone werktuigmachines hoeven CNC-werktuigmachines geen vervangende mallen en armaturen handmatig te vervaardigen, en is er geen noodzaak voor frequente handmatige aanpassing van de werktuigmachine
CNC-draaibankklemapparaat, klauwplaat is *, hoewel er nu een pneumatische klauwplaat is, maar de pneumatische klauwplaat beperkt is tot kleine stukjes snelle verwerking, klauwplaat wordt natuurlijk onvervangbare producten.

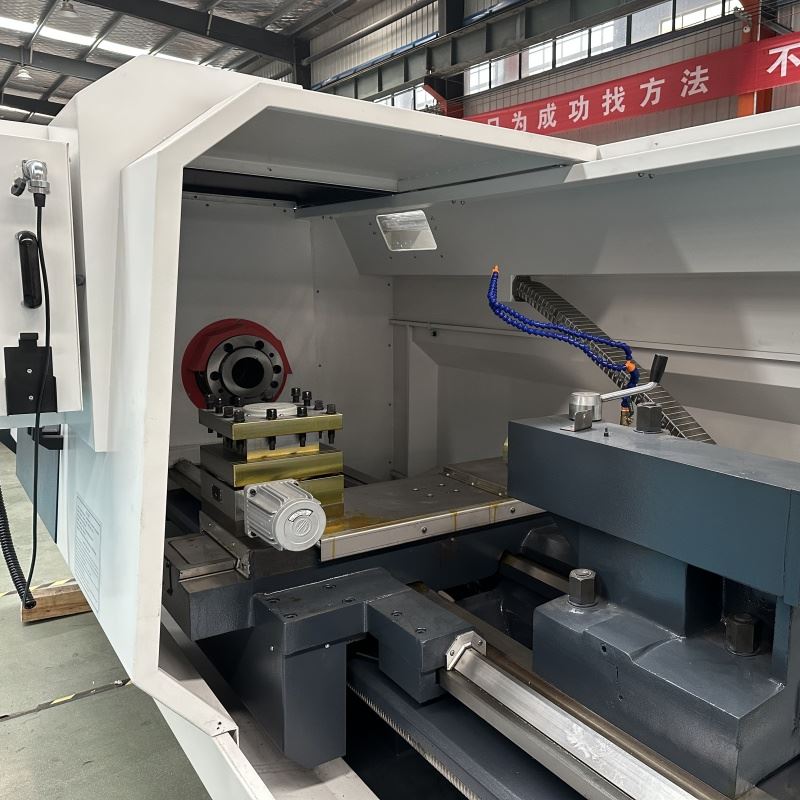

CK6150 CNC-draaibank Geïntegreerd boog- en bruglichaam, vormconstructie uit één- stuk is stabiel en stijf, standaard uitgerust met handmatige losse kop en 250 handmatige spantang
Frequentieomzetting staploze snelheidsregeling
Met servosysteem
Elektrische toren met vier standen
De CK6132 CNC-draaibank wordt voornamelijk gebruikt voor het bewerken van allerlei soorten as- en schijfonderdelen, kan allerlei soorten schroefdraden, bogen, kegels en interne en externe oppervlakken van roterende lichamen draaien, en kan voldoen aan de snelheidsbehoefte van het hoge-chip--snijden van ferro- en non--metalen.
Het werkstuk moet worden vastgeklemd met een drukplaat, schroeven of gereedschap. Het gebruik van een stroom sleutels is niet toegestaan om behuizing toe te voegen, om geen verwondingen te voorkomen;
Horizontale CNC-draaibankmachine
Er kan worden gezegd dat het gebruik van een horizontale cnc-draaibank heel gebruikelijk is, in verschillende industrieën en vakgebieden kan het zijn figuur zien. Het speelt een zeer belangrijke rol in de constructie van modernisering. En met de verbetering van de behoeften van mensen worden de eisen daarvoor ook steeds hoger. Met de ontwikkeling van de wetenschap en de technologische vooruitgang werden de nieuwe CNC-werktuigmachines geboren.
Horizontale schuine beddraaibank
In de moderne industriële productie zijn alle soorten draaibanken *. Omdat het bed van een draaibank met horizontaal schuin bed hellend is en een groot lagergedeelte heeft, heeft het een goede stijfheid en trillingsdemping, en kan het een hoge-precieze bewerking garanderen.
Nieuwe CNC verticale draaibank
Deze gereedschapsmagazijnstructuur van het trommeltype is eenvoudig, meer toepassingen, geschikt voor minder capaciteit van het gereedschapsmagazijn. Om de bezettingsgraad van de gereedschapsmagazijnruimte te vergroten.
Werkingsprincipes van horizontale draaibanken
Het primaire werkingsprincipe van een horizontale draaibank is het roteren van het werkstuk, terwijl een vast snijgereedschap materiaal verwijdert om de gewenste vorm of afmeting te bereiken. Het snijgereedschap kan longitudinaal, transversaal of verticaal bewegen om verschillende bewerkingen uit te voeren. Het spiltoerental, de voedingssnelheid en de snedediepte zijn kritische parameters die de efficiëntie en kwaliteit van het snijproces bepalen.
Horizontale draaibanken gebruiken een combinatie van rotatie- en translatiebewegingen om complexe vormen te creëren. De rotatiebeweging van het werkstuk wordt bepaald door de spilsnelheid, terwijl de beweging van het snijgereedschap wordt bepaald door de voedingssnelheid en de snedediepte. Door deze parameters aan te passen, kunnen operators nauwkeurige en nauwkeurige bewerkingsresultaten bereiken.
Onderdelen van horizontale draaibanken
Horizontale draaibanken bestaan uit verschillende belangrijke componenten die samenwerken om bewerkingen effectief uit te voeren. Enkele van de essentiële componenten zijn:
Bed:Het bed vormt de basis van de draaimachine en biedt ondersteuning voor andere componenten. Het is meestal gemaakt van gietijzer en ontworpen om zware belastingen en trillingen tijdens het snijproces te weerstaan.
Kop:In de vaste kop bevindt zich de spil die het werkstuk vasthoudt en dit met de gewenste snelheid roteert. Het bevat ook tandwielen en katrollen om de spilsnelheid voor verschillende bewerkingen te wijzigen.
Koets:De wagen is op het bed gemonteerd en bevat het snijgereedschap. Het kan in de lengterichting langs het bed bewegen om gezicht-, draai- en andere handelingen uit te voeren. De wagen regelt ook de voedingssnelheid en de snedediepte.
Losse kop:De losse kop ondersteunt het andere uiteinde van het werkstuk en helpt de stijfheid tijdens het snijproces te behouden. Het kan worden aangepast aan verschillende werkstuklengtes en biedt extra ondersteuning.
Kenmerken van de horizontale draaibank
Het bed, de voet, het oliecarter enz. van de draaibank hebben een integrale gietstructuur met hoge stijfheid en goede schokbestendigheid, die in overeenstemming is met de kenmerken van hoge- snijwerktuigmachines.
De kopplaat heeft de structuur van drie lagers, die allemaal kegellagers zijn. De spil is eenvoudig aan te passen, met een hoge rotatienauwkeurigheid en een goed nauwkeurigheidsbehoud.
De invoerbox is uitgerust met een metrisch-inch draadconversiemechanisme, dat handig en betrouwbaar is voor de selectie en conversie van draadtypen.
In de schuifkast bevindt zich een kegelkoppelingsbeveiliging om schade aan de onderdelen te voorkomen na overbelasting van het automatische mes.
De draaibankwerktuigmachine is uitgerust met een mechanisch stopapparaat met automatische toevoer en vier- stations in de lengterichting. Door de longitudinale positie van de nok op de stophendel aan te passen, kan de vereiste lengte van het werkstuk worden ingesteld om de longitudinale afmetingsverwerking van de onderdelen te realiseren.
De losse kop is uitgerust met een apparaat met variabele snelheid, dat kan voldoen aan de behoeften van boren en ruimen.
Het ontwerp van het draaibanksmeersysteem is redelijk en betrouwbaar. De opvoerkast, toevoerkast en schuifkast zijn allemaal inwendig spatgesmeerd, en er zijn lijnpompen en plunjerpompen toegevoegd voor automatische geforceerde smering van speciale onderdelen.
Structurele componenten van de horizontale draaibank
De versnellingsbak wordt gebruikt om de snelheid van de hoofdas te veranderen. Het bestaat hoofdzakelijk uit een transmissie-as en een transmissietandwiel. Door de versnellings- of koppelingspositie buiten de versnellingsbak en de hoofdaskast te manipuleren, kan de hoofdas 12 verschillende snelheden verkrijgen. De omkering van de spil wordt bereikt door de omkering van de motor.
De spilkast wordt gebruikt om de spil te ondersteunen en met verschillende snelheden te laten draaien; de spil is hol, wat handig is om door lange werkstukken te gaan; de punt van de spil kan worden geïnstalleerd met een taps gat, of het voorste uiteinde van de spil kan worden gebruikt. De klauwplaat en de draaiknop zijn op het conische oppervlak geïnstalleerd om het vastklemmen van het werkstuk te vergemakkelijken.
De hangende wielkast wordt gebruikt om tandwielen met verschillende aantallen tanden op elkaar af te stemmen om verschillende voedingssnelheden te verkrijgen. Hoofdzakelijk gebruikt voor het draaien van verschillende soorten schroefdraad.
De voerbox wordt gebruikt om de voerhoeveelheid te wijzigen. De hoofdas wordt via de versnellingsbak overgebracht naar de beweging van de voerbak en de ingrijpingspositie van het schuiftandwiel in de voerbak kan worden gewijzigd door de schakelhendel zo te bewegen dat de gepolijste staaf of de schroefstang verschillende snelheden kan verkrijgen.
De schuifkast wordt gebruikt om de rotatie van de gladde staaf en de spindel om te zetten in de automatische invoerbeweging van de gereedschapspaal. Gladde schroeven worden gebruikt voor algemeen draaien, en spindels worden alleen gebruikt voor draadsnijden. Er zit een vergrendelingsmechanisme in de schuifdoos, zodat deze niet tegelijkertijd kunnen worden gebruikt.
De gereedschapspaal wordt gebruikt om het draaigereedschap vast te klemmen en ervoor te zorgen dat het een longitudinale, laterale of schuine voedingsbeweging maakt.
Bedieningsregels en voorzorgsmaatregelen voor horizontale draaibanken
Controleer voordat u gaat rijden of alle onderdelen in goede staat zijn. Nadat de koude auto is gestart, moet de verticale as gedurende 2-20 minuten op lage snelheid stationair draaien. Vooral in de winter is het belangrijk om smeerolie te gebruiken om zich overal te verspreiden. Wacht tot de draaibank normaal werkt.
Wanneer de verticale as tijdens het werk van snelheid moet veranderen, moet deze stoppen en van snelheid veranderen.
Om de precisie van de schroefstang te garanderen, is het niet toegestaan om de lange schroefstang te gebruiken voor automatische aanvoer, behalve voor het draadsnijden.
Het is niet toegestaan om op de spantang of de bedgeleiderail te kloppen om het werkstuk of gereedschap op het bedoppervlak te corrigeren.
Wanneer de padklem wordt gebruikt om het zwaardere werkstuk te corrigeren, moet een houten plank worden gebruikt om het bedoppervlak te beschermen. Als het werkstuk na het verlaten van het werk niet kan worden verwijderd, moet het worden ondersteund door een krik.
Nadat het draaigereedschap versleten is, moet u het op tijd slijpen.
Wanneer u snijvloeistof gebruikt, dient u de geleiderails vooraf te smeren. De snijvloeistof in de koelpomp moet regelmatig worden vervangen.
Wanneer de werktuigmachine automatisch draait, mogen het lichaam en de handen niet in het bewegingsbereik van het mechanisme komen.
Bevestig vóór de verwerking alleen dat de beschermdeur veilig gesloten en vergrendeld is. Open de deur niet tijdens de automatische werking.
Het spiltoerental mag het door de klauwplaat toegestane limiettoerental niet overschrijden. Hoge snelheid vermindert de klemkracht.
Wanneer de klauwplaat met hoge snelheid draait, moet het werkstuk worden vastgeklemd om te voorkomen dat het werkstuk tijdens het gebruik wegslingert.
Werkstukken en gereedschappen moeten stevig en betrouwbaar worden vastgeklemd. Onjuiste klemkracht zal ervoor zorgen dat het werkstuk eruit vliegt en slachtoffers veroorzaakt.
Overbelast het zagen niet bij het bewerken van het werkstuk.
Verwijder of wijzig de veiligheidsbescherming waarmee de werktuigmachine is uitgerust niet. De werktuigmachine kan alleen worden bediend als alle veiligheidsvoorzieningen normaal functioneren.
Wanneer de werktuigmachine wordt geïnstalleerd, gerepareerd of afgesteld en getest, moet een gekwalificeerd of professioneel onderhoudspersoneel vóór het onderhoud de stroomtoevoer afsluiten en vergrendelen volgens de instructies in de handleiding van de werktuigmachine.
Nadat het werk is voltooid, verwijdert u de spanen en snijvloeistof op en rond de draaibank en voegt u smeerolie toe volgens de gespecificeerde onderdelen nadat u de draaibank hebt afgeveegd.
Wanneer u van uw werk komt, rolt u het grote onderstel totdat de draaihendels aan het uiteinde van het bed in de hoogste- eindpositie staan, en schakelt u de stroom uit.
Een stap-voor-stapgids voor het bedienen van een horizontale draaibank
1. Voer een veiligheidscontrole uit voordat u de machine inschakelt, door ervoor te zorgen dat alle beschermkappen en afdekkingen op hun plaats zitten.
2. Bevestig een geschikt werkstuk op de draaibank met de spantang of een ander vasthoudmechanisme.
3. Stel het snijgereedschap in op de juiste hoogte en hoek en verplaats het naar de startpositie.
4. Zet de machine aan en pas het spiltoerental en de voedingssnelheid aan, afhankelijk van het materiaal en de gewenste snede.
5. Begin met zagen en vorm het werkstuk terwijl u de prestaties van de draaibank in de gaten houdt.
6. Schakel na voltooiing de machine uit, verwijder het werkstuk en maak het gebied schoon.
