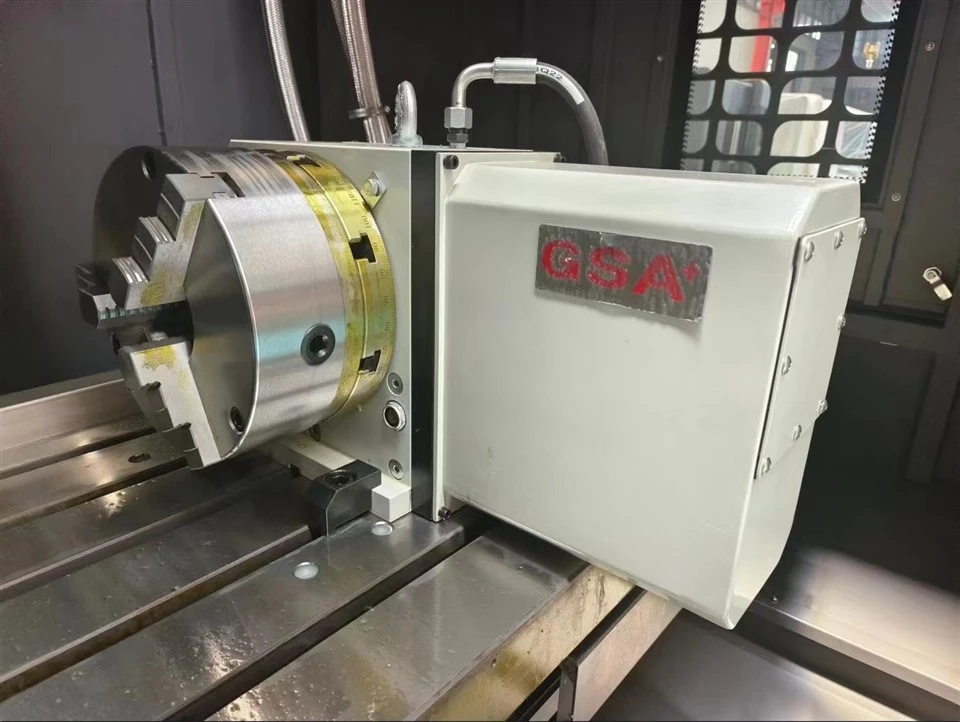

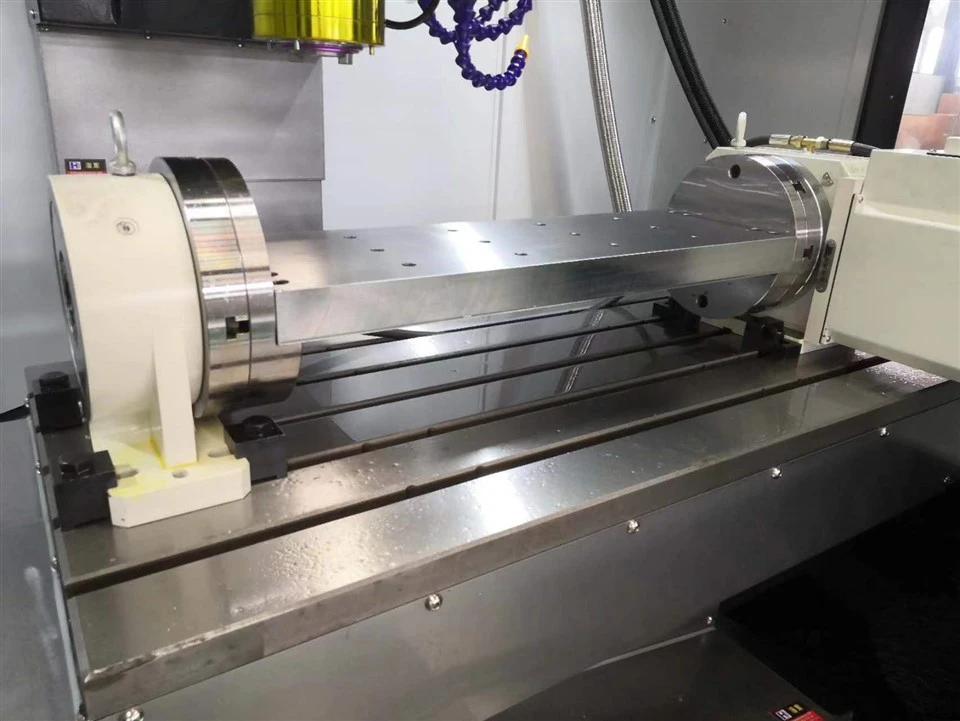

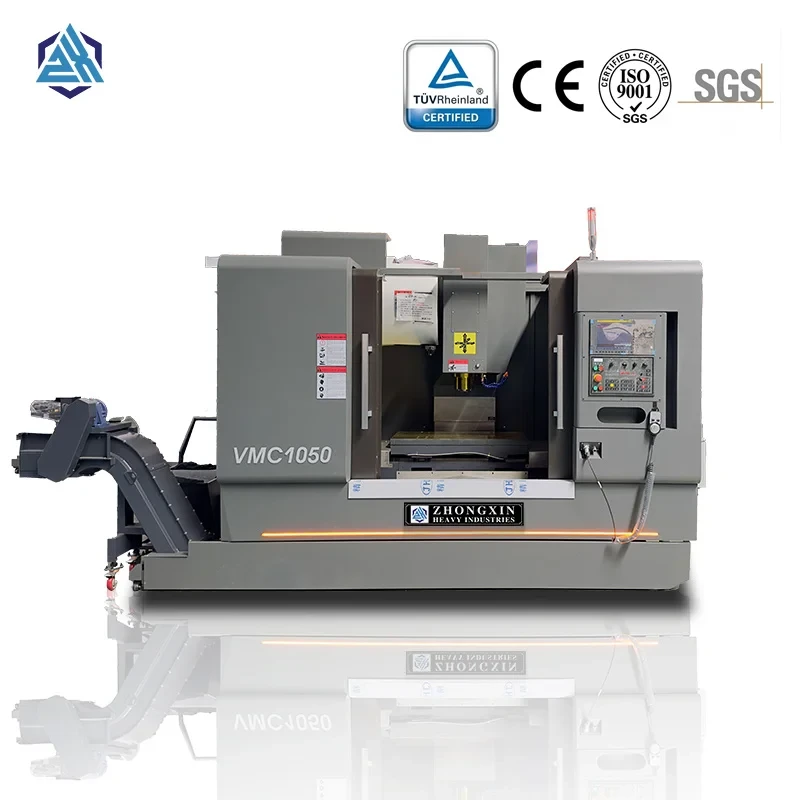

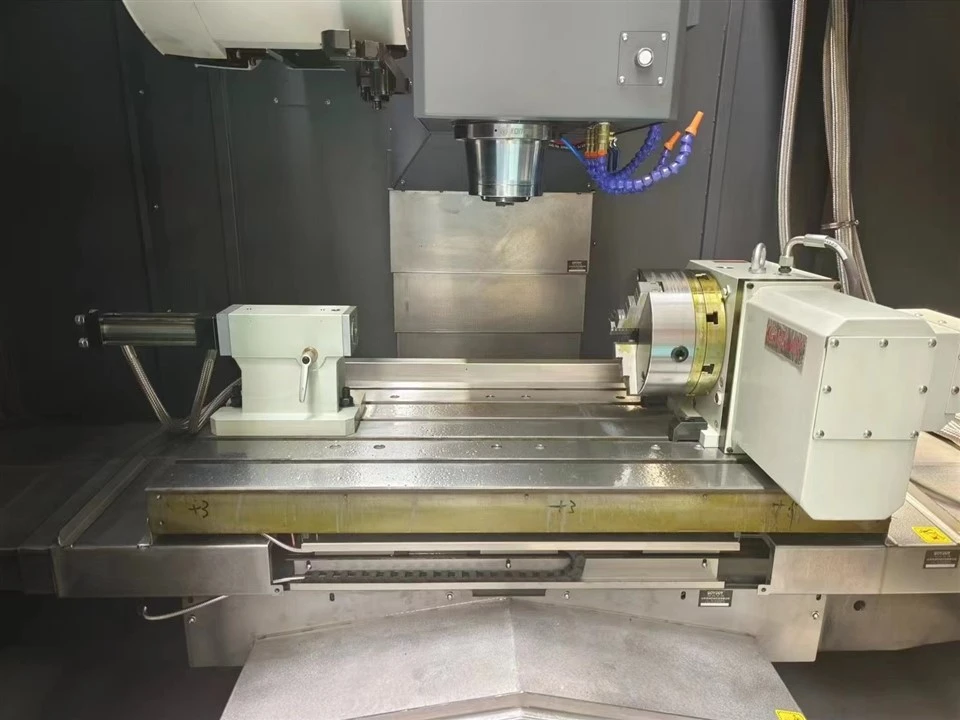

Nieuwe CNC verticale draaibank

1. Gereedschapsmagazijn van het trommeltype (schijf).

Gereedschapsas parallel aan trommelas:

Gereedschappen worden radiaal of axiaal rond een trommel/schijf gerangschikt.

Eenvoudige structuur, vaak gebruikt voor magazijnen met een kleine- capaciteit (8-64 gereedschappen).

Beperking: Grotere trommeldiameters verhogen de rotatietraagheid en de gereedschapsselectietijd.

Optimalisatie: Gereedschapsopstellingen met dubbele- of meerdere- ringen verbeteren het gebruik van de ruimte.

Gereedschapsas schuin ten opzichte van de trommelas:

De gereedschapsas vormt een scherpe hoek met de trommelas.

Vermindert de complexiteit van de manipulator tijdens gereedschapswisselingen.

Nadelen: Grotere voetafdruk, beperkte installatieflexibiliteit en lagere capaciteit.

2. Ketting-Type gereedschapsmagazijn

Structuur: Compact ontwerp met gereedschap gemonteerd op een servo-aangedreven ketting.

Capaciteit: Doorgaans 30–120+ tools.

Belangrijkste componenten:

Aandrijfsysteem: Servomotor + wormwielreductor (of tandwielen).

Geleidewielen: Geharde oppervlakken voor duurzaamheid; dubbele spanwielen met geleidingssleuven om de uitlijning te behouden.

Nul-Positiekalibratie:

Nul-positieblok en sensor zorgen voor een nauwkeurige positionering van het gereedschap.

Cruciaal om verkeerde uitlijning te voorkomen tijdens het wisselen van robotgereedschap.

3. Rasterbox-Type Tool Magazine

Vast soort:

Gereedschappen gerangschikt in lineaire rijen.

Gereedschapsselectie via robotarm met X/Y-beweging.

Voordeel: Hoge ruimte-efficiëntie voor tijdschriften met grote- capaciteit.

Niet-Vast type:

Modulair ontwerp met meerdere verplaatsbare sub-magazines.

Sub-magazines kunnen zich verticaal uitstrekken voor toegang tot tools.

1. Schijf-Typ Tool Magazine

Componenten:

Drukstrips en beugellichaam met verzonken gaten voor uitlijning van de stijlen.

Warmte-behandelde haakklauwen en uit één- gegoten beugels.

Voordelen: Lichtgewicht, stijve structuur, lage productiekosten en eenvoudige montage.

2. Ketting-Type gereedschapsmagazijn

Belangrijkste kenmerken:

Aandrijfmechanisme: Servomotor + wormwielreductor (instelbaar voor koppel/snelheid).

Spansysteem: Geleidewielen met gehard oppervlak en instelbare spanning.

Nul-Positionering:

Nulblok gemonteerd op elke kettingpositie; sensor gekalibreerd om de gereedschapsset uit te lijnen op het robotophaalstation.

Unidirectionele homing (met de klok mee/tegen de klok in volgens ontwerpspecificaties).

Nauwkeurigheid bij het positioneren van gereedschap:

Een verkeerde uitlijning tijdens het thuisbrengen veroorzaakt fouten bij het oppakken van robotgereedschappen, wat leidt tot risico's op gereedschapsbotsingen.

Nauwkeurige nul-positiekalibratie is essentieel voor betrouwbaarheid.

Ontwerp-afwegingen-:

Drumtijdschriften: Eenvoud versus beperkte capaciteit.

Kettingtijdschriften: Hogere capaciteit, maar vereist nauwkeurige spanning en uitlijning.
